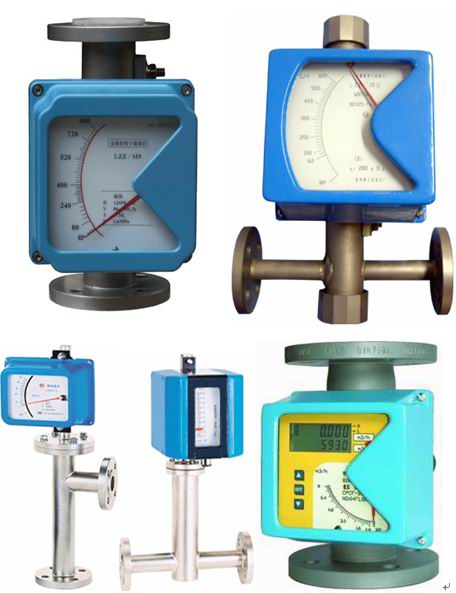

| 一：金屬管子流量計產品概述：
LZ系列金屬管子流量計采用可變面積式測量原理，可對多種流向的氣體和液體進行測量。本系列流量計規格品種安全，有指示型、電遠傳型、耐腐型、夾套型、防爆型等多種產品，電遠傳型具有0～10mA和4～20mA的標準模擬量信號輸出，可與DDZ-Ⅱ或DDZ-Ⅲ電動單元組合儀表配套使用，同時具有現場累積、數字通訊、現場修改測量參數、不同的供電方式等功能，并可為用戶專門制造其它法蘭尺寸、較高工作壓力及帶有磁過濾器特殊規格品種、廣泛應用石油、化工、發電、食品、制藥、水處理等領域。
LZ系列金屬管浮了流量計主要由兩部分組成：1傳感器；2轉換器。傳感器將流量的大小轉換成浮子的位移量，通過磁耦合系統，將浮子位移量傳給轉換器指示出流量的大小，轉換器有M1和M2兩種結構形式，配裝不同的變送器組成了不同的功能組合。
二、金屬管子流量計技術參數：
1.測量范圍：水：（20℃），2.5～60000L/h
空氣：(20℃，0.101325MPa)，0.07～750m3/h
2.量程比：10:1
3：精確度：1.5級;2.5級
4：流體工作壓力：DN15～DN50 :4.0MPa;DN80～DN100:1.6MPa，夾套工作壓力：1.6MPa
5：流體工作溫度：-80～150℃
6：連接方式：法蘭連接或螺紋連接,法蘭標準用GB/T9119;ANSI 150lbs、300lbs; HG20592～20635;也可按用戶要求定制藥其它標準法蘭。
7：環境溫度：-25～+55℃
8：接線電纜：RVVP 3X28/0.15
9：介質粘度：DN15≤5mpa.s; DN25～DN100≤250mpa.s
10：電信號輸出：輸出信號:0～10mA,4～20mA
線性度:1%
溫度影響:0.5%/10℃
電源電壓:13~30VDC
電源消耗:≤250mW
11：限位報警：供電電源:220VAC±10%
功耗:≤3W
工作溫度:-25～60℃
12：防爆等級:ibⅡCT5
防爆證號:GYB01319
推薦配用安全柵:LB906
三：金屬管子流量計安裝形式
注：箭頭為介質流向
四、金屬管子流量計選型說明
|
管道口徑 |
結構形式 |
附加結構 |
|
A |
B |
介質流向 |
D |
|
DN15 |
1 |
下進上出 |
F |
耐腐型 |
|
DN25 |
2 |
左進右出 |
T |
夾套型 |
|
DN50 |
3 |
右進左出 |
A |
阻尼型 |
|
DN80 |
4.5 |
側進側出 |
B |
防爆型 |
|
DN100 |
6 |
底進側出 |
|
|
|
轉換器功能組合C |
附加功能 |
|
M1 |
轉換器型式一 |
|
M2 |
轉換器型式二 |
|
Es1 |
遠傳4-20mA標準電流信號,本安防爆,防爆標志ibⅡCT5,安全柵型號LB906(注) |
|
Es1 |
遠傳4-20mA標準電流信號 |
|
K1 |
帶一上限報警點輸出 |
|
K2 |
帶一下限報警點輸出 |
|
K12 |
帶一上限和一下限報警點輸出 |
|
JsB |
現場電池供,LCD顯示瞬時流量和累積流累,本安防爆 |
|
JsC |
220VAC供電,LCD顯示瞬時流量和累積流量, |
|
JsD |
24VDC供電,LCD顯示瞬時流量和累積流量度,本安防爆 |
|
JsE |
24VDC供電,LCD顯示瞬時流量和累積流量,輸出4-20mA標準電流信號傳送瞬時流量,本安防爆 |
注:Es1 型是通過與指針同軸的凸輪將瞬時流量信號傳遞給轉角變送器,輸出正比線性的電流信號;Es2型為非接觸式,通過磁敏元件和軟件修正來輸出與瞬時流量成正比的線性電流信號。
五、金屬管子流量計轉換器形式
六、金屬管子流量計流量范圍
|
耐腐通徑DN（mm） |
普通通徑DN（ mm） |
流 量 范 圍 |
最大壓力損失 |
|
空氣20℃ 101325Pa m3/h |
水20℃ L/h |
空氣（kPa） |
水（kPa） |
|
15 |
15 |
0.07-0.7 |
2.5-25 |
7.1 |
6.5 |
|
0.1-1.0 |
4-40 |
7.2 |
6.5 |
|
0.15-1.5 |
6-60 |
7.3 |
6.6 |
|
0.22-2.2 |
10-100 |
7.5 |
6.6 |
|
0.36-3.6 |
16-160 |
8.0 |
6.8 |
|
0.55-5.5 |
25-250 |
10.8 |
7.2 |
|
1.0-10 |
40-400 |
10 |
8.6 |
|
25 |
1.4-14 |
60-600 |
14 |
11.1 |
|
25 |
2.2-22 |
100-1000 |
7.7 |
7 |
|
3.5-35 |
160-1600 |
8.8 |
8 |
|
5-50 |
250-2500 |
12 |
10.8 |
|
50 |
8-80 |
400-4000 |
19 |
15.8 |
|
50 |
11-110 |
600-6000 |
7.3 |
8.1 |
|
15-150 |
1000-10000 |
8.6 |
11 |
|
80 |
18-180 |
1600-16000 |
10.4 |
17 |
|
30-300 |
|
11.5 |
|
|
80 |
50-500 |
2500-25000 |
15.5 |
8.1 |
|
100 |
75-750 |
4000-40000 |
17.2 |
9.5 |
|
|
100 |
|
6000-60000 |
|
10 |
七、金屬管子流量計外形及安裝尺寸
|
通徑 |
工作壓力 |
D |
D1 |
D2 |
n×d螺栓孔 |
L |
|
ANSIB16.5 |
Class 1bs |
|
inches(mm) |
mm |
|
1/2" |
150 |
3.50(89) |
2.38(60.5) |
1.19(30) |
4×0.62(15.8) |
80 |
|
1" |
150 |
4.25(108) |
3.12(79.2) |
1.94(50) |
4×0.62(15.8) |
89 |
|
2" |
150 |
6.00(152.4) |
4.75(120.6) |
3.06(92) |
4×0.75(19) |
104 |
|
3" |
150 |
7.50(19.5) |
6.00(152.4) |
4.25(108) |
4×0.75(19) |
120 |
|
4" |
150 |
9.0(228.6) |
7.50(190.5) |
5.31(135) |
8×0.75(19) |
130 |
|
1/2" |
300 |
3.75(95) |
2.62(66.5) |
1.50(38) |
4×0.62(15.8) |
80 |
|
1" |
300 |
4.88(124) |
3.50(88.9) |
2.12(54) |
4×0.75(19) |
89 |
|
2" |
300 |
6.50(165) |
5.00(127) |
3.31(92) |
8×0.75(19) |
104 |
|
3" |
300 |
8.25(210) |
6.62(168) |
4.62(117) |
8×0.88(22.4) |
120 |
|
4" |
300 |
10.00(254) |
7.88(200) |
5.75(146) |
8×0.88(22.4) |
130 |
|
GB/T9119 |
PN MPa |
|
|
|
15 |
4.0 |
95 |
65 |
46 |
4×14 |
80 |
|
25 |
4.0 |
115 |
85 |
65 |
4×14 |
89 |
|
50 |
4.0 |
165 |
125 |
99 |
4×18 |
104 |
|
80 |
1.6 |
200 |
160 |
132 |
8×18 |
120 |
|
100 |
1.6 |
220 |
180 |
156 |
8×18 |
130 |
|
|
通徑 |
D |
D1 |
D2 |
n×d螺栓孔 |
f1 |
|
15 |
95 |
65 |
46 |
4×14
|
226 |
|
25 |
115 |
85 |
65 |
245 |
|
50 |
165 |
125 |
99 |
285 |
|
80 |
200 |
160 |
132 |
8×18
|
316 |
|
100 |
220 |
180 |
156 |
336 |
|
通徑(DN) |
H(mm) |
L(mm) |
|
DN15 |
430 |
250 |
|
DN25 |
450 |
250 |
|
DN50 |
540 |
300 |
|
DN80 |
540 |
400 |
|
DN100 |
540 |
400 |
|
通徑(DN) |
H(mm) |
L(mm) |
L1(mm) |
|
DN15 |
500 |
250 |
120 |
|
DN25 |
500 |
250 |
120 |
|
DN50 |
650 |
250 |
120 |
|
DN80 |
800 |
300 |
150 |
|
DN100 |
800 |
300 |
150 |
|
通徑(DN) |
H(mm) |
L(mm) |
L1(mm) |
|
DN15 |
350 |
250 |
120 |
|
DN25 |
350 |
250 |
120 |
|
DN50 |
600 |
250 |
120 |
|
DN80 |
700 |
250 |
150 |
|
DN100 |
700 |
250 |
150 |
|
通徑(DN) |
L1(mm) |
L2(mm) |
|
DN15 |
86 |
100 |
|
DN25 |
95 |
100 |
|
DN50 |
109.5 |
120 |
|
DN80 |
125.5 |
140 |
|
DN100 |
135 |
150 |
|
通徑(DN) |
F |
L2(mm) |
|
DN15 |
177 |
100 |
|
DN25 |
189 |
100 |
|
DN50 |
204 |
120 |
|
DN80 |
220 |
140 |
|
DN100 |
231 |
150 |
夾套連接法蘭標準為:GB/T9119 PN1.6 DN15
八、金屬管子流量計安裝
流量計應垂安裝，流量計中心線與鉛垂線的夾角不超過5°，在流量計的上游須保證五倍公稱通徑的入口直管段，下游保證250mm出口直管段。如果介質中含有固體雜質，應在流量計上游加裝過濾器；如果介質中含有鐵磁性物質，應在流量計的上游安裝磁過濾器。為了便于維護和清洗且不影響生產，建議安裝旁通管路。
為了避免由于管道引起的流量計變形，安裝法蘭必須與儀表同軸并且相互平行，并適當?shù)刂喂艿酪员苊夤艿勒駝?dòng)和減小流量計的軸向負荷，測量系統中控制閥應安裝在流量計的下游。
用于測量氣體時，應保證管道壓力不小于5倍流量計的壓力損失，以使浮子穩定工作。
九、金屬管子流量計附件
可為用戶提供前后直管段、配對法蘭、磁過濾器、氣體阻尼裝置等附件。
如果介質中含有鐵磁性顆粒，就應在流量計入口處安裝磁過濾器。磁過濾器中裝有以螺旋方式排列的磁棒，以最大限度地減小壓力損失，每個磁棒均由PTFE聚四氟乙稀包裹，防止介質的腐蝕。
磁過濾器的結構見圖：
磁過濾器結構 襯PTFE磁過濾器結構
十、金屬管子流量計電遠傳接線圖
輸出信號：0～10mA, 4～20mA
線性度：1%
溫度影響：0.5%/10℃
電源電壓：13～30V DC
電源消耗：≤250mW
負載阻抗：見圖
十一、金屬管子流量計限位開關報警裝置
限位開關報警裝置在指示器中的部分由感應頭、鋁片等組成，感應頭被安裝在能被指針軸上的鋁片切割的位置，通過改變感應頭的位置可以任意設定限位值。感應頭輸出信號給金屬轉子流量指示控制儀。
技術參數
1.供電電源：220V AC±10%
2.功耗：≤3W
3.工作溫度：-25℃～60℃
4.輸出觸點容量：220VAC 3A
接線圖
報警點的改變須打開前蓋,松開刻度盤上的小指針的螺釘,調整到需要的位置后,再將螺釘緊固,最后裝好前蓋。
十二、金屬管子流量計防爆產品使用注意事項
金屬管浮子流量計，經國家級儀器儀表防爆安全監督檢驗站（NEPSI）檢驗，符合GB3836.1和GB3836.4標準規定的要求,產品防爆標志為ibⅡCT5,防爆合格證號為GYB01319。用戶在使用產品時應注意下列事項：
1.金屬管浮子流量計外殼設有接地端子,用戶在使用時應可靠接地。
2.金屬管浮子流量計的最大使用環境溫度范圍為-20℃～＋55℃。
3.金屬管浮子流量計必須與LB906齊納安全柵配套使用構成本安防爆系統。系統接線如圖所示：
4.本安系統的布線應盡量避免外界電磁干擾的影響,并將電纜分布參數控制在0.008uF和2mH以內。
5.安全柵必須安裝在安全場所.安全柵的安裝、使用和維護應遵守安全柵使用說明書。
6.與安全柵相連的控制儀表的最高工作電壓或其電路內部可能產生的最高電壓不得高于250VRMS。
7.用戶在安裝、使用和維護電遠傳系列金屬管浮子流量計時，務必認真閱讀產品使用說明書，并同時嚴格遵守《中華人民共和國爆炸危險場所電氣安全規程（試行）》。 |
